YZWDBeschrijving van de algehele rotor asynchrone motor:

Overzicht

Integrale externe rotor asynchrone motor is een van onze onafhankelijk ontwikkelde ventilator motor producten, de motor is muis kooi type externe rotor structuur, F-klasse isolatie, bescherming klasse IP54、 ＩＰ44De flange wordt geïnstalleerd. Nominale vermogen:0.1～3,7 kw，2、4、6、8extreem; Spanningsklasse: driefase380Ven230/400Ven400/690VEenfase220Ven230VFrequentie;50 Hz. De motor wordt geïnstalleerd via de flens en het blad van de ventilator wordt geïnstalleerd op de draaiende installatieflens, waardoor het toepassingsgebied verder wordt uitgebreid tot dakventilator, asventilator, spiraalventilator, centrifugale ventilator enz.

II. Kenmerken

1Compacte structuur, klein volume;

De motor is geïnstalleerd via de flange-capper,VentilatorHet blad is geïnstalleerd op de draaiende montageflens, waardoor de algehele structuur compacter wordt, met name de axiale afmetingen drastisch worden verkleind.

2Breed snelheidsbereik, gladde start, lage startstroom;

Speciale muis kooi rotor structuur en een eenmalig gietproces, zorgt ervoor dat de motor glad start, laag startstroom en een breed snelheidsregelbereik, snelheidsregeling glad.

3Laag lawaai, kleine trillingen

Het gebruik van Duitse geavanceerde specificaties en productietechnologie, de belangrijkste onderdelen verwerken met hoge nauwkeurigheid, soepele werking, laag lawaai en kleine trillingen.

4Hoge operationele betrouwbaarheid

AdoptieFGrade isolatie, voorzien van een hoge gevoeligheid thermische beschermer aan het eind van de motor winding, zorgt ervoor dat de motor winding niet wordt verbrand.

5Hoge efficiëntie

Het gebruik van hoogwaardige elektromagnetische materialen en een speciaal elektromagnetisch structureel ontwerp zorgt ervoor dat de motor een hoge efficiëntie heeft.

3. Motorprestaties

1Werkomstandigheden voor motorgebruik

eenNiet hoger dan1000 meter；

(b)De omgevingstemperatuur is niet hoger dan40℃；

cDe werkomgeving mag geen zuren, alkalische of andere gassen bevatten die een corrosief effect hebben op de isolatie;

dDe motor voorS1continu werksysteem.

2De standaard nominale spanning van de motor is drie fasen380VEenfase220VHet kan ook worden ontworpen en vervaardigd volgens de eisen van de gebruiker voor speciale spanning, frequentie, toerental, koppel, structuur enz.

3De motorkabel wordt geleid naar de kabel.

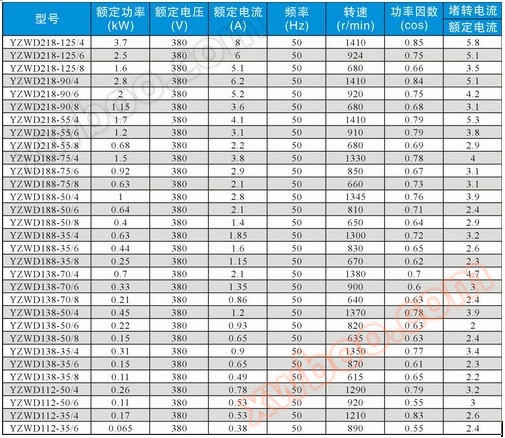

De parameters:
