Kenmerken van het product



Sterk draagvermogen Ondersteuning voor drie-fase onbalanseerde lading, drievoudigStartPeak vermogen, werkfrequentie pure sinusgolve uitgang, sterke ladingscapaciteit, gemakkelijk aandrijven gevoelige soort impact belasting	市电充电功能 Met behulp van een omvormer wordt de batterij intelligent opgeladen en kan de stroom op eigen keuze worden opgeladen0-45A3-fase opladen: constante stroom, constante spanning, opladen, verlengen van de levensduur van de batterij	UPS voeding Gebruik van dubbele transformatietechnologie en statische elektronische bypass-technologie met nul schakeltijd om een stabiele, hoge kwaliteit stroomtoevoer te leveren voor machines met hoge eisen zonder verstoring door schommelingen in het netwerk

Kies 3 werkwijzen Stel verschillende werkmodi in voor verschillende gebruiksvereisten: stadslicht prioriteit, omgekeerde prioriteit, energiebesparende modus	LCD-scherm + afstandsbewachting Het digitale LCD-scherm laat de omvormer intuïtief zien in verschillende omstandigheden. Optioneel met RS232/RS485/mobiele APP/SNMP/GSM-communicatiesoftware voor het op afstand bewaken van de omvormer	Perfect zelfbeschermingssysteem Overspanningsbescherming tegen batterij onder spanning, overbelasting, kortsluitingsbescherming tegen omgekeerde uitgang, bescherming tegen hoge temperaturen en alarm

Introductie van 3 werkwijzen

		Elektriciteit prioriteit Wanneer de elektriciteit normaal is (in overeenstemming met het ingangsspanningsbereik van de machine), laadt de elektriciteit aan de ene kant de batterij op en geeft de elektriciteit aan de andere kant een stabiele wisselstroom na regulering van de spanning uit; Wanneer de stroom abnormaal is (stroom buiten het werkbereik van de machine of stroomonderbreking), wordt de machine omgezet naar een omgekeerde batterijvoeding.

		Batterij voorrang Wanneer de batterij volledig is opgeladen (dat wil zeggen, wanneer de normale eenmalige batterijspanning 13,2 VDC is), zelfs als de ingang van de gemeentelijke stroom normaal is, zal de machine worden omgezet naar een omgekeerde batterij; Wanneer de batterij laag is (dat wil zeggen, wanneer de normale eenmalige batterijspanning lager is dan 11VDC), en de ingang van de gemeentelijke elektriciteit normaal is, wordt de machine omgezet naar de gemeentelijke elektriciteitsmodus, wanneer de gemeentelijke elektriciteit en PV normaal zijn, laden de gemeentelijke elektriciteit en de zonne-energie-controller de batterij tegelijkertijd op.

		Energiebesparende modus De machine werkt in de omgekeerde modus van de batterij (niet effectief in de stadsmodus), wanneer de belasting lager is dan de nominale belasting van 10%, zal de omvormer regelmatig worden gestart en gestopt om het effect van het besparen van batterijenergie te bereiken (d.w.z. de machine zal de omvormende output intermitterend onderbreken); Wanneer de belasting groter is dan 10% van de nominale belasting, werkt de omvormer altijd in een omgekeerde toestand (d.w.z. de machine onderbreekt de omgekeerde output niet met afwijkingen).

Opmerking: in de stadslicht prioriteit / batterij prioriteit modus, wanneer de stadslicht oplaadstroom niet is ingesteld op 0A, kan de stadslicht de batterij opladen; Wanneer de elektrische stroom is ingesteld op 0A, laadt de elektrische stroom de batterij niet op, alleen de zonnecontroller laadt de batterij op.

Productparameters

Technische specificaties
Model HDSX		4KVA	6KVA	7KVA	8KVA	10KVA	15 KVA	20KVA	25KVA
Nominale vermogen		3.2KW	4,8 kw	5,6 kw	6,4 kw	8 kw	12 kw	16 kw	20 kw
Peak vermogen (20ms)		9,6 kw	14,4 kw	16,8 kw	19,2 kw	24 kw	36 kw	48 kw	60 kw
Motor starten		3HP	4 pk	4 pk	4 pk	5 pk	7 pk	10 pk	10 pk
Standaard batterijspanning		48/96/192VDC					96/192/384VDC
Maat van de machine (L * W * H mm)		565300775				7253651010
Verpakkingsgrootte (L * W * H mm)		625360895				7854251135
Nettogewicht (kg)		65	73	75	80	122	134	160	176
Bruttogewicht (kg) (houten verpakking)		78	86	88	93	146	158	184	200
Technische specificaties
Model HDSX		30KVA	40KVA	50KVA	60KVA	80KVA	100KVA	125KVA	150KVA
Nominale vermogen		24 kw	32 kw	40 kw	48 kw	64 kw	80 kw	100 kw	120KW
Peak vermogen (20ms)		72 kw	96 kw	120KW	144 kw	192 kw	240KW	300 kw	360KW
Motor starten		15 pk	15 pk	20 pk	25 pk	30 pk	40 pk	50 pk	60 pk
Standaard batterijspanning		192/384VDC				384VDC
Maat van de machine (L * W * H mm)		7155751275					9257601450
Verpakkingsgrootte (L * W * H mm)		7756351400					9908251590
Nettogewicht (kg)		257	287	307	337	355	512	552	612
Bruttogewicht (kg) (houten verpakking)		290	320	340	370	388	552	592	652
Algemene parameters
invoer	Ingangsspanningsbereik DC	10.5VDC-15VDC (eenmalige batterijspanning)
	Ingangsspanningsbereik	380Vac / 400Vac ± 10% (kan worden aangepast 190Vac / 200Vac)
	Ingangsfrequentiebereik voor elektriciteit	45Hz tot 65Hz
	Maximale stedelijke oplaadstroom	20A / 10A / 5A	20A / 10A / 5A	20A / 10A / 5A	25A / 15A / 10A	25A / 15A / 10A	30A / 20A / 10A	30A / 20A / 10A	45A / 30A / 15A
		30A / 15A	40A / 20A	45A / 25A	45A / 30A	30A	45A	45A	45A
	Stedelijke oplaadwijze	Drie-segmenten (constante stroom, constante druk, opblazen)
	Gemaakt	3/N/PE
Uitgang	Omgekeerde output efficiëntie	≥85%
	Omkeerde uitgangsspanning	380Vac / 400Vac ± 10% (kan worden aangepast 190Vac / 200Vac)
	Omkeerde uitgangsfrequentie	50/60Hz ±1%
	Omkeerde output golfvorm	Zuivere sinusgolven
	Omkeerde output golfvorm Verwijking	Lineaire belasting ≤3%
	Efficiëntie van elektriciteitsuitgang	>99%
	Uitgangsspanning	Volg de elektriciteitsingang
	Uitgangsfrequentie	Volg de elektriciteitsingang
	Verlies in batterijmodus	≤1% nominaal vermogen
	市电模式空载损耗	≤2% nominaal vermogen (de stadslader werkt niet)
	Energiebesparende modus Leeg belastingsverlies	≤10W
	Gemaakt	3/N/PE
batterij Type (Optioneel)	U0: Gel Verenigde Staten	Gemiddelde laadspanning: 14V; drijvende laadspanning: 13,7V (eenmalige batterijspanning)
	U1: A.G.M.1	Gemiddelde laadspanning: 14,1 V; drijvende laadspanning: 13,4 V (eenmalige batterijspanning)
	U2: A.G.M.2	Gemiddelde laadspanning: 14,6 V; drijvende laadspanning: 13,7 V (eenmalige batterijspanning)
	U3: Gezegeld loodzuur	Gemiddelde laadspanning: 14,4 V; drijvende laadspanning: 13,6 V (eenmalige batterijspanning)
	U4: Gel Europees	Gemiddelde laadspanning: 14,4 V; drijvende laadspanning: 13,8 V (eenmalige batterijspanning)
	U5: Open loodzuur	Gemiddelde laadspanning: 14,8 V; drijvende laadspanning: 13,5 V (eenmalige batterijspanning)
	U6: Calcium (open)	Gemiddelde laadspanning: 15,1 V; drijvende laadspanning: 13,6 V (eenmalige batterijspanning)
	U7: Sulfatiecyclus	15.5V voor 4hrs (eenmalige batterijspanning)
	Aangepaste batterij	Oplaadparameters voor verschillende soorten batterijen (zoals lithiumbatterijen, enz.) kunnen worden aangepast aan de eisen van de gebruiker
Bel de politie.	Een	Normale werking, geen alarm
	De B	Bij batterijstoringen, afwijkingen in spanning en overbelastingbescherming tweet de beeper 4 per seconde
	C	Eerste start, als de machine normaal is, zal de beeper 5 geluiden geven
Milieu	Werktemperatuur	-10℃~40℃
	Opslagtemperatuur	-15℃~60℃
	Hoogte	2000 m (meer dan vereist)
	Geluid	≤65dB
	Relatieve vochtigheid	0% ~ 95%, geen condensatie
Opmerking: Neem contact op met de verkoopadviseur voor de nieuwste specificaties van het product

Details weergeven

欣顿HDSX三相工频逆变器细节

欣顿HDSX三相工频逆变器细节
Driefase werkfrequentie omvormer details weergeven

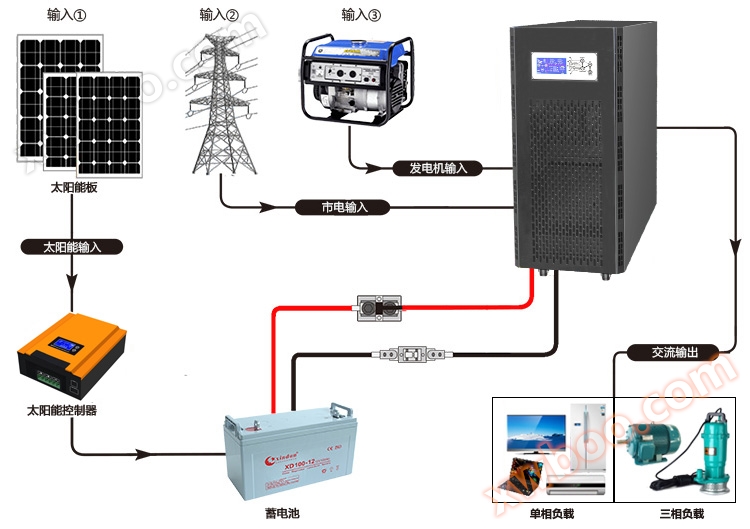

Driefasenfrequentie omvormer aansluiting diagram

欣顿HDSX三相工频逆变器连接图

Driefasenfrequentie omvormer

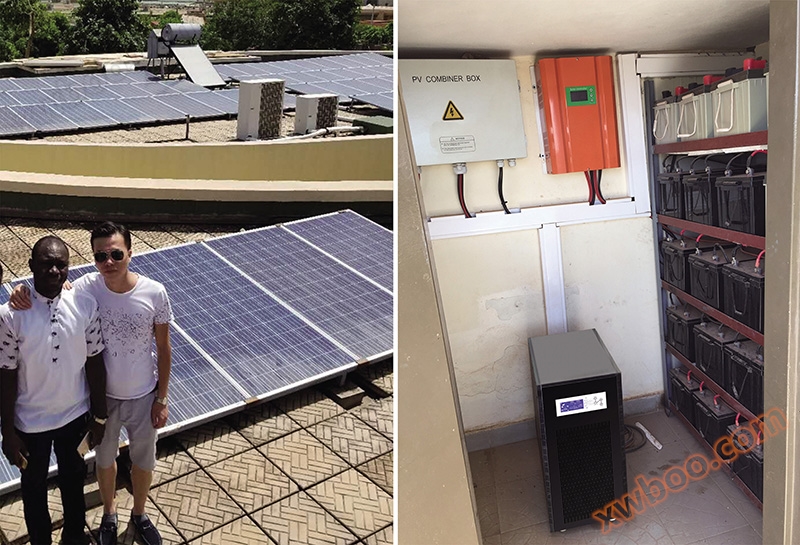

Producttoepassingen

欣顿HDSX三相工频逆变器应用实例
Toepassingsvoorbeelden van de HDSX-driefaseoomvormer

Productie diagram van driefase frequentie omvormer

三相工频逆变器生产图
