FP-X-serie Uitgebreide plug-in AFPX-COM3 communicatie plug-in

Uitgerust met een standaard USB-poort. De hoge programmacapaciteit van 32K-stappen zorgt ervoor dat het opmerkingsgebied volledig is verzekerd. Tr. ou

Neem contact op met de leverancier

Meer producten

Productdetails

Communicatie-plugin

Naam	Specificaties	Bestellingsproductnummer
FP-X COM1 Communicatie-plugin	RS232C / 1ch RS, CSControleSignaal (niet geïsoleerd)	AFPX-COM1
FP-X COM2 Communicatie-plugin	RS232C/2ch (niet geïsoleerd)	AFPX-COM2
FP-X COM3 Communicatie-plugin	RS485 of RS422 schakelaar/1ch (geïsoleerd)	AFPX-COM3
FP-X COM4 Communicatie-plugin	RS232C/1ch (niet geïsoleerd) + RS485/1ch (geïsoleerd)	AFPX-COM4

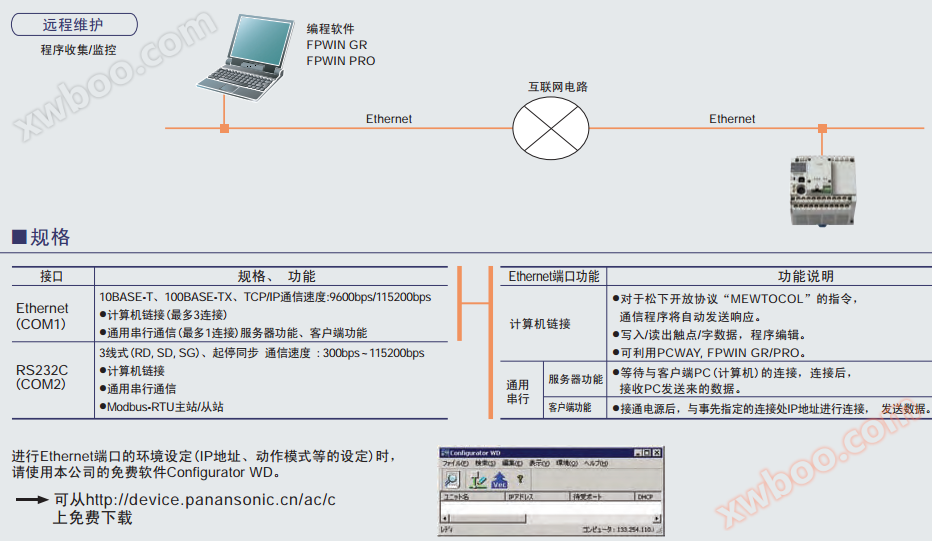

FP-X COM5 Communicatie-plugin	Ethernet/1ch (100BASE-TX, 10BASE-T) + RS232C/1ch (niet geïsoleerd)	AFPX-COM5
FP-X COM6 Communicatie-plugin	RS485/2ch (geïsoleerd)	AFPX-COM6

FP-X besturingseenheid

AFPX-C14**

AFPX-C30**

AFPX-C38**

AFPX-C40**

AFPX-C60**

FP-X uitbreidingseinheid

AFPX-E16X, E14YR, E16T, E16R

(Zie de AFPX-C14** besturingseenheid.)

AFPX-E30**

(Zie de AFPX-C30** besturingseenheid.)

AFPX-EFP0

FP-X uitbreiding

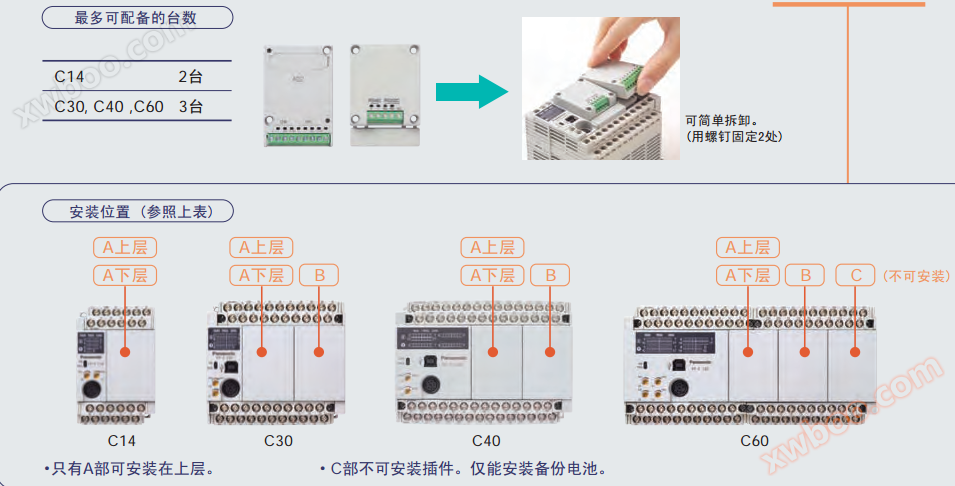

Afmetingen bij installatie van de FP-X Extension Plug-in (Functions & Communication Plug-in)
AFPX-IN8 / AFPX-TR8 / AFPX-PLS
AFPX-AD2/AFPX-MRTC/AFPX-COM*

Optioneel

Verkabeling gereedschap

Naam		Bestellingsproductnummer
	Kegel voor terminaltafel RelaisUitgangs- en terminaltafel (Phonenix) is vereist bij het aansluiten.	AFP0806
	Rasch persen gereedschap Bijgevoegd aan transistoruitgangConnectorennodig bij het aansluiten.	AXY52000

Installatieonderdelen

Naam		Bestellingsproductnummer
	FPO-installatieplaat smal bar type 30 Schroef de schroef voor de installatieplaat. Breedte van 30 mm.	AFP0811 (inclusief 10)
	FPO-installatieplaat smalle balk Schroef de schroef voor de installatieplaat. smalle lijnen.	AFP0803 (inclusief 10)
	Installatiebord Schroef de schroef voor de installatieplaat. Het vlak type.	AFP0804 (inclusief 10)

Input/output kabel

Naam			Bestellingsproductnummer
	Uitgangstype transistor I/O kabel Aan de kant meegeleverdConnectorenkabel (10 kernen), AWG22、0.3mm2、 2 (blauw en wit) 1	Lengte 1m, 2 artikelen 1 set	AFP0521
		Lengte 3m, 2 artikelen 1 set	AFP0523

※1	Voor FP0-C10RS, C14RS, E8RS, E16RS en andere modellen is elk 1 set (2 stuks) I/O-kabel vereist.
※2	Voor de modellen FP0-C16T/E16X, E16T/E16YT is elk een set I/O-kabels (2) vereist.
※3	Voor de FP0-C32T/E32T/ zijn twee sets I/O-kabels nodig (in totaal vier).

Connectorset voor platte kabels (10 kernen)

Connector voor platte kabels)

AFP0808 (4 pakketten)

Onderhoudsonderdelen

Naam		Bestellingsproductnummer
	Terminalplaatsen Bijbehorende relaisUitgang en terminal type. Onderhoudsonderdelen.	AFP0802 (inclusief 2)
	Bulk klem aansluiting Bijgevoegd aan transistoruitgang	AFP0807 (inclusief 2)
	FP0R voedingskabel (lengte 1m) Geleverd met de FP0R-besturingseenheid.	Afpg 805 (1 stuk)

Rasch drukconnectoren

Naam	Bestellingsproductnummer	Toepasselijke kabelgrootte	Draad specificaties
Naam	Bestellingsproductnummer	Toepasselijke kabelgrootte	Kabeldiameter	Opmerkingen
Rasch drukconnectoren	De AXW7221FP	AWG#22	φ1.5～φ1.1	AWG # 22 12 wortels / 0.18
	De AXW7221FP	AWG#24	φ1.5～φ1.1	Dubbele draad
	De AXW7231FP	AWG#26	φ1.3～φ1.1	Dubbele draad
	De AXW7231FP	AWG#28	φ1.3～φ1.1	Dubbele draad

4-punts-eenheidsrelais (vermogenstype PhotoMOS)

Contact samenstelling	Soorten	Nominale ingangsspanning	4-punts eenheid relais
Contact samenstelling	Soorten	Nominale ingangsspanning	Modelnummer	Bestellingsproductnummer	Aantal verpakkingen
1a × 4	DC speciaal (uitgerust met AQZ102)	DC12V	RT3SP1-12V	Is 34001	Binnendoos 1 Buiten de doos 20
	DC speciaal (uitgerust met AQZ102)	DC24V	RT3SP1-24V	Is 34002
	AC/DC compatibel (uitgerust met AQZ204)	DC12V	RT3SP2-12V	Is 35001
	AC/DC compatibel (uitgerust met AQZ204)	DC24V	RT3SP2-24V	Is 35002

(Opmerking 1)	Power is speciaal voor PhotoMOS. Er kan geen PA-relais worden uitgerust.
(Opmerking 2)	Contact samenstelling enz. Raadpleeg.

Relais met 4 punten (PA-relais)

Contact samenstelling	Nominale ingangsspanning	4-punts eenheid relais
Contact samenstelling	Nominale ingangsspanning	Modelnummer	Bestellingsproductnummer	Aantal verpakkingen
1a × 4	DC12V	De RT3S-12V	Is 33001	Binnendoos 1 Buiten de doos 20
1a × 4	DC24V	RT3S-24V	Is 33002	Binnendoos 1 Buiten de doos 20

(Opmerking 1)	Type PA-relais. Standaard-modellen kunnen niet worden uitgerust met power PhotoMOS. Zorg ervoor dat u een spanningsaandrijving gebruikt.
(Opmerking 2)	De DC5V is ook beschikbaar. Raadpleeg ons bedrijf.
(Opmerking 3)	Contact samenstelling enz. Raadpleeg.

4-punten terminal

Soorten	Nominale ingangsspanning	Bestellingsproductnummer
PA-relais en vermogen PhotoMOS-spanningsaandrijving	DC12 en 24V	Is 30000

Mogelijk met relais PA-relais

Macht van PhotoMOS (Spanningsaandrijving)

Relais met 4-punts terminals

Naam	Bestellingsproductnummer
PA-relais	APA3311 en APA3312
Vermogen PhotoMOS (spanningsaangedreven)	AQZ10*D (speciaal voor DC)
Vermogen PhotoMOS (spanningsaangedreven)	AQZ20*D (AC/DC compatibel)

(Opmerking 1)

Gebruik geen andere relais dan de bovengenoemde op dit product, anders kan dit leiden tot abnormale bewegingen van het product, storingen en storingen in het aansluiten van apparatuur, enz.

RT-2 relais terminals

Persterminals voor

Directe kabel

DIN-railinstallatie

1. Persterminals voor gebruik

Input-output formulier	Spanningsspecificaties	Modelnummer	Bestellingsproductnummer	Aantal verpakkingen
Gebruik invoer	DC12V	RT2S-ID16-12V	Is 231501	Binnendoos 1 Buiten dozen 10
Gebruik invoer	DC24V	RT2S-ID16-24V	Is 231502
Uitvoer	DC12V	RT2S-OD16-12V	Is 232501
Uitvoer	DC24V	RT2S-OD16-24V	Is 232502

2. Directe kabel

Input-output formulier	Spanningsspecificaties	Modelnummer	Bestellingsproductnummer	Aantal verpakkingen
Gebruik invoer	DC12V	RT2S-C-ID16-12V	Is 231511	Binnendoos 1 Buiten dozen 10
Gebruik invoer	DC24V	RT2S-C-ID16-24V	Is 231512
Uitvoer	DC12V	RT2S-C-OD16-12V	Is 232511
Uitvoer	DC24V	RT2S-C-OD16-24V	Is 232512
